1、手工去毛刺

手工去毛刺是传统的，而修边刀逐步取代了这些传统的方法，不需要技术处理，节约成本并且环保。

2、化学去毛刺

化学去毛刺用电化学反应原理，对金属材料制成的零件自动地、有选择地完成去毛刺作业。适用于难于去除的内部毛刺、热处理后和精加工的零件。

3、电解去毛刺

电解去毛刺利用电解作用去除金属零件毛刺的一种电解加工方法，英文简称 ECD 。将工具阴极（一般用黄铜）固定放置在工件有毛刺的部位附近，两者相距一定的间隙（一般为 0.3 ～ 1 毫米）。工具阴极的导电部分对准毛刺棱边，其他表面用绝缘层覆盖起来，使电解作用集中在毛刺部分。加工时工具阴极接直流电源负极，工件接直流电源正极。

压力为 0.1 ～ 0.3 兆帕的低压电解液流过工件与阴极之间。当接通直流电源后，毛刺便产生阳极溶解而被去除，被电解液带走。电解液有一定腐蚀性，工件去毛刺后应经过清洗和防锈处理。缺点是零件毛刺的附近也受到电解作用，表面会失去原有光泽，甚至影响尺寸精度。

4、超声波去毛刺

超声波去毛刺就是利用“空化现象”产生的几百个大气压的瞬间冲击力把附着在部件上的毛刺清除干净。超声波去毛刺并不是所有毛刺都适用的，主要针对一些微观毛刺，一般如果毛刺需要用显微镜来观察的话，就都可以尝试用超声波的方法去除。对于肉眼可见的毛刺，主要看粘结的强度了，粘结强度弱的毛刺可以用超声波，一般要是用刀具才能处理的毛刺，用超声波方法是根本不行的。超声波去毛刺的优缺点。

5、高压水喷射去毛刺

高压水喷射去毛刺顾名思义是以水为媒介，利用它的瞬间冲击力来去除加工后产生的毛刺和飞边，同时可达到清洗的目的。经过多次试验测试，最终找到适合的压力为 30MPa—50MPa。若压力不足，无法达到去毛刺的效果，压力过高虽然可以去除毛刺，但存在损伤工件的危险。

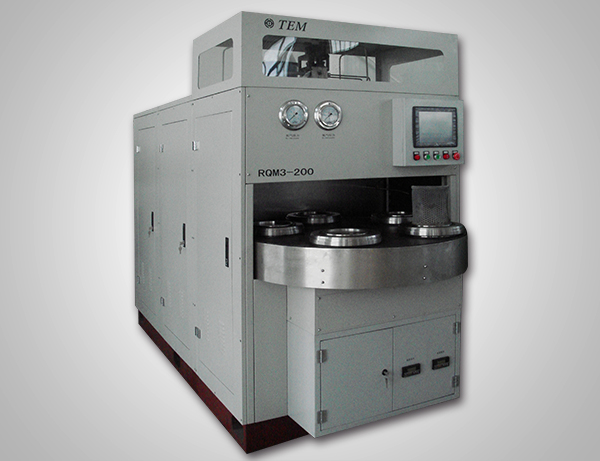

6、热爆炸去毛刺

热爆炸去毛刺采用氢气和氧气在用于处理工件的密闭工作室中混合，瞬间点火燃烧并在极短时间内与工件表面毛刺发生剧烈的热化学反应，达到去除毛刺的目的。
